1다음은 자동차 동력전달과정을 나열한 것이다. 동력전달과정에 따라 나열하면? (4점)

ㄱ. 구동축       ㄴ. 추진축      ㄷ. 클러치

ㄹ. 변속기 ㅁ. 최종 감속 기어 장치

2다음 <보기>에서 극초음속 비행기에 대한 설명으로 적절한 것으로 짝지어진 것은? (3점)

< 보 기 >

 ㄱ. 스크램 제트 기관을 이용한다.

 ㄴ. 음속 정도의 속력을 내는 비행기이다.

 ㄷ. 날개에 달린 태양전지로 프로펠러를 작동시킨다.

 ㄹ. 이 기술이 실용화되면 전세계가 일일 생활권으로 바뀔 수 있다.

3다음에서 설명하는 동력전달 장치는? (2.5점)

기관에서 만들어진 동력을 변속기에 전달하거나 차단하는 역할을 한다.

4<보기>에서 부력에 대한 설명으로 적절한 것끼리 짝 지은 것은? (3.5점)

< 보 기 >

ㄱ. 쇠로 만든 배가 뜰 수 있는 이유는 부력 때문이다.

ㄴ. 부력을 구하는 방법은 아인슈타인에 의해 밝혀졌다.

ㄷ. 물속에서 물체가 떠오르기 위해서는 부력이 중력보다 작아야 한다.

ㄹ. 같은 무게의 철로 그릇과 못을 만들었을 때 그릇의  부력이 철보다 크다.

5다음에서 설명하는 수송 수단은? (2.5점)

위에서 빨아들인 공기를 밑으로 뿜어내면서 수면과 선체 사이에 공기쿠션을 만들고 이를 이용하여 선체를 물 위에 살짝 띄운 상태에서 항해하는 선박

6다음 <보기>에서 잠수함이 떠오르는 경우는? (3점)

< 보 기 >

 ㄱ. 잠수함의 부력이 중력보다 작다.

 ㄴ. 잠수함의 부력이 중력보다 크다.

 ㄷ. 잠수함 탱크 내부의 공기를 빼내고 물을 채운다.

7다음 ㉠, ㉡에 적절한 것으로 올바르게 짝지어진 것은? (3점)

선박의 진행 방향을 조절하는 것은 ( ㉠ )이다.

( ㉠ )을 왼쪽으로 돌리면 배는 ( ㉡ )으로 방향이 바뀐다.

8다음 <보기>에서 디젤 기관의 동력으로 움직이는 것으로 짝지어진 것은? (2.5점)

< 보 기 >

ㄱ. 전철                    ㄴ. KTX

ㄷ. 무궁화호                ㄹ. 새마을호

9비행기에서 다음과 같은 역할을 하는 것은? (2.5점)

위아래로 움직이면서 날개에 작용하는 양력을 조절한다.

10연료 전지 자동차에 대한 설명으로 적절한 것을 <보기>에서 고른 것은? (3.5점)

< 보 기 >

 ㄱ. 충전하는데 시간이 필요하다.

 ㄴ. 두 가지 이상의 동력 발생 장치를 사용한다.

 ㄷ. 주행 중 대기 오염 물질을 발생하지 않는다.

 ㄹ. 수소와 산소가 반응하면서 발생하는 전기 에너지로 전동기를 작동시킨다.

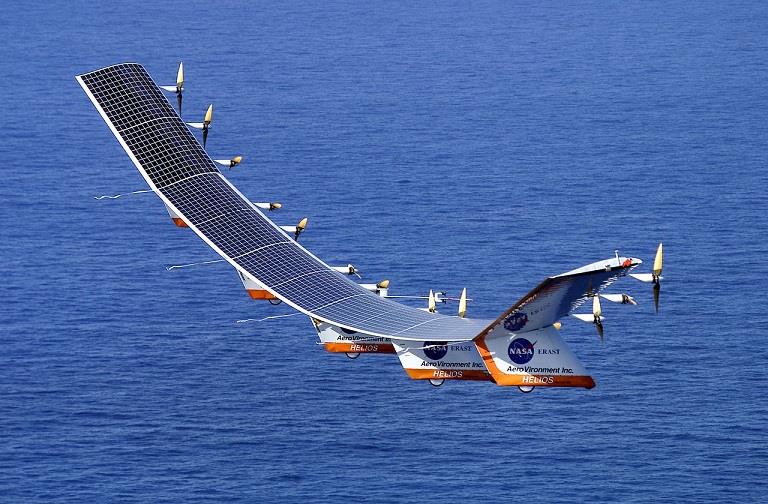

11다음 그림의 수송 장치에 대한 설명으로 적절한 것을 <보기>에서 고른 것은?  (3.5점)

< 보 기 >                                                                                                                                                                                         출처 : NASA

 ㄱ. 차세대 우주왕복선이다.

 ㄴ. 초음속 속도를 낼 수 있다.

 ㄷ. 무인항공기로 사람이 타지 않는다.

 ㄹ. 날개에 달린 태양 전지로 프로펠러를 작동시킨다

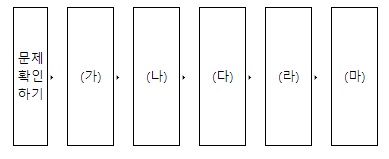

12다음은 문제 해결 과정을 나타낸 표이다. (가)~(마) 단계에서 수행해야 할 일이 적절하지 않은 것은? (4점)

13다음 그림은 풍력발전기를 나타낸 것이다. 풍력발전기의 LED 밝기를 더 밝게 하기 위한 방법에 해당하는 것들로 올바르게 짝지어진 것은? (4점)

      (풍력발전기 정면도)                                                 (풍력발전기 측면도)

< 보 기 >

 ㄱ. (가)에서 애나멜선 감는 횟수를 늘린다.

 ㄴ. (나)의 회전수를 늘린다.

 ㄷ. (다)에서 자성이 약한 자석을 사용한다.

 ㄹ. (라)에서 더 굵은 대나무 꼬치를 사용한다.

 ㅁ. (마)의 기어를 자석이 달린 축의 기어보다 잇수가 많은 기어를 사용한다.

14다음은 모형 수력 발전기 제작 시 에나멜선과 LED의 연결에 대한 설명으로 적절한 것은? (3점)

ㄱ. LED를 에나멜선에 연결할 때 다리를 구부리지 않도록 주의한다.

ㄴ. 에나멜선 끝부분은 사포를 이용하여 에나멜을 벗겨 내고 연결한다.

ㄷ. 에나멜선을 통해 산출되는 전기의 극성과 LED의 극성은 고려하지 않아도 된다.

15다음과 같은 활동이 진행되는 단계는? (3점)

◇ 문제와 관련된 다양한 정보를 인터넷이나 서적을 통해 수집하였다.

◇ 수집된 정보를 바탕으로 모둠별로 브레인스토밍, 브레인라이팅, 스캠퍼 기법 등의 확산적 사고 기법을 이용하여 문제 해결 아이디어를 창출하였다.

16<보기>에 제시된 문제 해결 과정을 순서대로 나열하면?(3점)

< 보 기 >

 ㄱ. 실행하기

 ㄴ. 문제 확인하기

 ㄷ. 문제 해결 아이디어 창출하기

 ㄹ. 아이디어 구체화하기

 ㅁ. 최적의 문제 해결 아이디어 선정하기

17다음에서 설명하고 있는 힘은? (3점)

비행기가 엔진에 의해 앞으로 나아가려는 힘

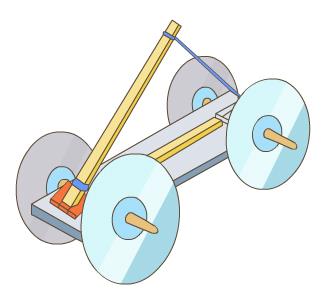

18그림과 같은 더블클립을 이용한 자동차를 만들 때, 추진력을 크게 할 수 있는 방법은? (3점)

< 보 기 >

 ㄱ. 자동차의 무게를 늘인다.

 ㄴ. 나무젓가락을 두 개 연결한다.

 ㄷ. 더블클립을 이중으로 연결한다.

 ㄹ. 바퀴 1개당 CD 2장을 사용한다.

19다음 <보기>에서 육상 수송과 관련된 직업으로 짝지어진 것은? (2.5점)

< 보 기 >

 ㄱ. 역무원                 ㄴ. 항공 교통 관제사

 ㄷ. 조타수                 ㄹ. 철도기관사

20

자동차 조향 장치에 해당하는 것은?       (2.5점)

21<보기>는 자동차 생산과정의 일부를 나타낸 것이다. 순서대로 나열하면? (3.5점)

< 보 기 >

    ㄱ. 도장                ㄴ. 프레스

    ㄷ. 부품조립            ㄹ. 차체조립

22전륜구동 자동차의 특성으로 적절한 것을 <보기>에서 고르면? (4점)

< 보 기 >

 ㄱ. 실내 공간을 넓힐 수 있다.

 ㄴ. 추진축이 없어 차체가 가볍다.

 ㄷ. 모든 타이어로 엔진의 동력을 전달한다.

 ㄹ. 엔진룸 공간이 넓어져 큰 엔진을 탑재할 수 있다.

23자석끼리 서로 밀고 당기는 극성을 이용하여 열차를  궤도에서 일정한 높이로 띄운 상태에서 움직이는 수송 수단은? (3.5점)

24다음에서 설명하는 수송수단은? (3.5점)

두 개 이상의 동력 장치를 사용하는 자동차로 일반적으로 내연 기관과 전동기를 결합하여 사용한다.

25다음에서 설명하고 있는 수송수단은? (3.5점)

• 바닥에 설치된 날개에 작용하는 양력에 의해 물위로 떠올라 고속으로 항해하는 선박

• 정지해 있거나 저속으로 항해할 때에는 일반 선박과 마찬가지로 선체 일부가 물에 잠기지만, 고속으로 항해할 때에는 날개를 제외한 선체가 물 밖으로 떠오른다.

26자동차 생산 공정에서 누르는 힘을 이용하여 금속판을 원하는 모양으로 찍어내는 공정을 무엇이라 하는가? (3.5점)

27다음에서 설명하고 있는 원리는? (3.5점)

물이나 공기의 속도가 빠르면 압력이 낮아지고 느리면 압력이 높아진다는 것이다. 이 원리에 의해 비행기의 날개에서 양력이 발생하여 비행기가 뜰 수 있다.

28다음에서 설명하는 열차는? (3.5점)

선로의 곡선부분을 통과할 때 속도를 향상시키기 위해 차체가 기울어지는 열차

29전기자동차의 장점 세 가지를 서술하시오. (5점)

30선박의 3요소를 설명하시오. (5점)
